VERNIER
1. DEFINICION
DE VERNIER
Un
calibrador vernier o calibrador es un instrumento de medida que permite leer
con bastante precisión utilizando un conjunto de escalas, es un instrumento de
medición parecido, en la forma, a una llave stillson, sirve para medir con
mediana precisión hasta 128 de pulgada y hasta diezmilésimas de metro (véase
imagen 1). Utiliza una escala principal y otra escala secundaria la cual
muestra un conjunto de líneas entre dos marcas, normalmente la medición se
realiza en milímetros, aunque la regla con la que medimos tiene una escala en
centímetros y divisiones en milímetro, normalmente tiene otra regla en el lado
opuesto a la de milímetros, que sirve para tener la escala en pulgadas a través
de una escala llamada Nonio o Vernier (El nonio es la escala secundaria que
permite establecer el número arbitrario o estimado).
IMAGEN 1
Instrumento vernier
Fuente: http://www.grizzly.com/products/6-Vernier-Caliper/G9698
El
Vernier se utilizaba mayormente como instrumento de navegación, instrumento
científico y como instrumento para realizar medidas de precisión. Es utilizado frecuentemente por los mecánicos
hasta los teodolitos que son utilizados por los agrimensores tienen un
nonio.
La
escala vernier lo invento Petrus nonius matemático portugués por lo que se le
denomina nonius. El diseño actual de escala deslizante debe su nombre al
francés Pierre vernier quien lo perfecciono. El calibrador vernier fue
elaborado para satisfacer necesidades de un instrumento de lectura directa que

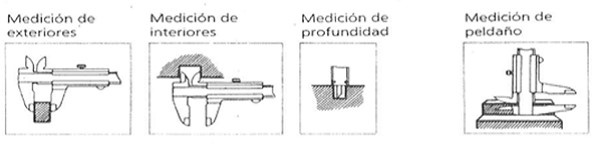

pudiera brindar una medida fácilmente, en una solo operación el calibrador
típico puede tomar tres tipos de medición exteriores, interiores y
profundidades, pero algunos pueden tomar medición de peldaños.
2. PARTES DE
UN VERNIER
Está
constituido por un par de reglas, una fija y una deslizante, y unos topes que
facilitan la medida de dimensiones exteriores, dimensiones interiores y
profundidades de objetos. En algunos instrumentos en el reverso se encuentran
impresas algunas tablas de utilidad práctica en el taller, como la medida del
diámetro del agujero para roscar. El material con que se construyen es
generalmente acero inoxidable INVAR., que posee una gran resistencia a la
deformabilidad y al desgaste.
Imagen 2
Partes del vernier
|
Mordazas
|
Las mordazas están compuestas por dos piezas: una móvil deslizante y
otra fija, que se encuentran colocadas en la parte inferior para medir
exteriores y en la parte superior llevan un par de salientes para medidas
interiores.
|
 |
|
Sonda de profundidad
|
Las mordazas móviles
contienen una especie de varilla sobresaliente que permite la medición de
profundidades.
|
 |
|
Nonio
|
El nonio es una escala del calibrador deslizante
que se encuentra en la mordaza móvil. Dicha escala se encuentra marcada en
decimales en divisiones que va del uno al diez.
|
 |
|
Escalas graduadas
|
Contienen divisiones de medidas en milímetros y
centímetros. Esta se encuentra colocada en la mordaza fija y en algunos
casos, el vernier tiene dos tipos de reglas: una con medidas en centímetros y
la otra en pulgadas, por lo que habrá dos nonios, uno para cada sistema de
medidas (métrico e inglés).
|
 |
|
Seguro
|
Es un tornillo situado en la mordaza móvil,
cuando se enrosca deja la mordaza fija en una posición.
|
 |
Fuente: http://www.ingmecafenix.com/otros/medicion/vernier/
3. COMO SE
UTILIZA UN VERNIER
En
la parte móvil del pie de rey tiene una reglilla que son los nonios que es la
que da la precisión del pie de rey, esta precisión depende del número de
divisiones y la coincidencia de divisiones con la regla, dependiendo de esto la
precisión varía de 0,25 mm. a 0,02 mm., para mayores precisiones el ojo humano
tendría muchas dificultades distinguir cual es la medida exacta. También
tenemos los pies de rey digitales que evitan las dudas del valor exacto
indicando la medida directamente en un display digital.
Se
puede medir con un pie de rey piezas, realizando medidas interiores, exteriores
o profundidad, pudiendo medir la profundidad por los dos extremos, ya sea por
la varilla que sobresale o por el escalón que queda en la parte posterior del
pie de rey entre la parte fija y la móvil.
Para
determinar el valor exacto se coloca la pieza en la posición correcta
dependiendo de la medida deseada, ya sea medida exterior, interior o
profundidad. Los milímetros que mide equivalen a los milímetros que coinciden
de la regla con el 0 del nonio o si queda entre medio de dos divisiones de
milímetro el 0 del nonio, los milímetros de la medición de la pieza corresponderán
con el anterior al 0 y la fracción de milímetro exacta equivale al valor de la
raya del nonio que coincide con una división de la regla.
Imagen 3
Medición con vernier
Fuente: https://todoingenieriaindustrial.files.wordpress.com/2012/10/16.png
4. EN QUE
INSTRUMENTOS SE UTILIZA UN VERNIER
Teodolito
En
el teodolito se aplica en el sistema sexagesimal en la lectura de ángulos,
minutos y segundos.
Imagen 4
Lectura de ángulos en el sistema sexagesimal
Para
leer los ángulos, primero, en dirección a la graduación se lee en el limbo el
valor en grados enteros y minutos que correspondan en la marca de cero del
vernier.
Luego
se lee la fracción sobre el vernier, contando las divisiones desde cero hasta
encontrar la coincidencia de línea de vernier con una línea del limbo.
Las dos
lecturas, se hacen en la misma dirección y se suman para obtener el valor
total.
5. CONCLUSIÓN
El
sistema vernier es un instrumento de precisión que dentro de la materia de
topografía nos ayudara a realizar un trabajo más preciso en la lectura de
ángulos al momento de realizar un trabajo de campo.
6. REFERENCIAS
http://www.ingmecafenix.com/otros/medicion/vernier/
http://calibrdorvernier.galeon.com/aficiones1684760.html
http://automantenimiento.net/mecanica/como-funciona-un-pie-de-rey-calibrador-o-vernier/
https://todoingenieriaindustrial.wordpress.com/metrologia-y-normalizacion/calibrador-vernier/
https://www.google.com/imgres?imgurl=http%3A%2F%2Fslideplayer.es%2F5555164%2F2%2Fimages%2F12%2FMedici%25C3%25B3n%2Bde%2B%25C3%2581ngulos%2BHorizontales.jpg&imgrefurl=http%3A%2F%2Fslideplayer.es%2Fslide%2F5555164%2F&docid=AN1-cDSmcCI7KM&tbnid=5A1Bs9m66LWVsM%3A&vet=10ahUKEwiEl-TPzK3aAhXi8YMKHQ1KC60QMwhDKAgwCA..i&w=960&h=720&bih=759&biw=1536&q=VERNIER%20en%20un%20teodolito&ved=0ahUKEwiEl-TPzK3aAhXi8YMKHQ1KC60QMwhDKAgwCA&iact=mrc&uact=8
